分子生物學和發育生物學等科學領域之間的傳統界限正在迅速消失，研究人員試圖將分子水平的研究結果與細胞、組織和生物個體研究結果聯系起來，包括分子生物學、細胞生物學、神經生物學、胚胎學、發育生物學和系統生物學等領域對從單細胞到整個生物體研究成像系統的需求日益增長。

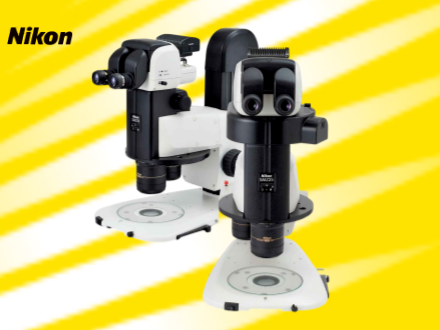

基于以上背景，尼康研發了新型的研究級體視顯微鏡，它具備25：1的高變倍比、高分辨能力以及出色的熒光效果。

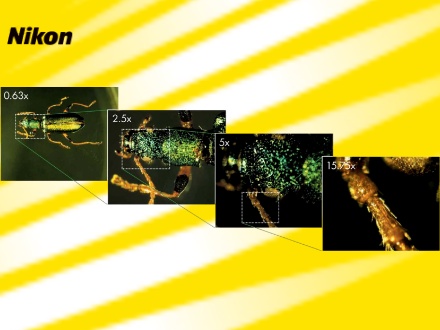

創新光學系統“完美變倍系統”（ Perfect Zoom System）首創性提供25:1的變倍比（變倍范圍為0.63x - 15.75x）。即使是
使用1x物鏡， SMZ25也能拍攝整個35mm的培養皿，同時呈現出顯微細節。
Arthromacra sp。
（使用SHR Plan Apo 1x和SMZ25）
圖圖像由Japan Insect Association提供

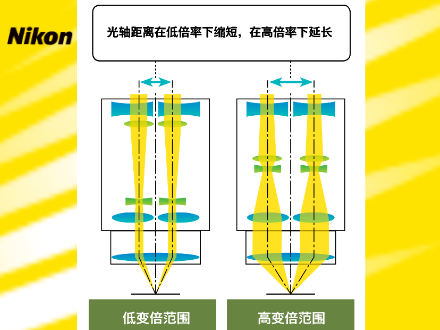

體視顯微鏡突破傳統設計，完美變倍系統會隨著變倍系數的變化而自動改變兩個光軸之間的距離。光軸距離的變化使得不同變倍系數時進入光路的光都是最大的，這樣使得觀察者能獲得更清晰明亮的圖像，以及最小的像差影響。此外，這一突破性的光學設計使所有這些理想的功能都集中在一個緊湊的變倍體內，也實現了人體工程學的儀器設計理念。

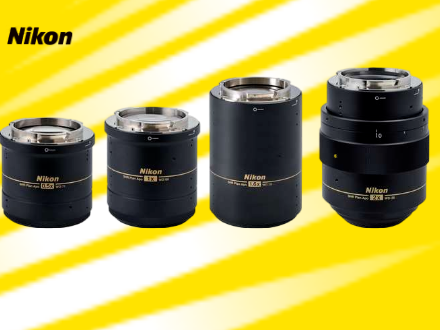

SHR 平場復消色差系列物鏡
常規的落射熒光附件
亮度不均勻
新的落射熒光附件
復眼透鏡使得整個照明視野均勻明亮
GFP和RFP表達的秀麗隱桿線蟲在體熒光和OCC斜射照明圖像
(SMZ25， SHR 平場復消色差2X物鏡， 3X變焦倍率）
圖像由哥倫比亞大學Julie C. Canman博士提供
通過使用Digital Sight數碼相機和NIS-Elements分析軟件或Digital Sight數碼相機和DS-L4以及顯微鏡，可輕松獲取所需信息，例如Z軸驅動器位置、變倍系數、物鏡、濾光塊和透射光亮度。
適用于所有系統的軟件：NIS-Elements是尼康的旗艦級成像軟件，可與尼康最新的體視顯微鏡系統SMZ25和SMZ18配合使用。NIS-Elements可實現廣泛的高級數碼成像功能。
單張采集的熒光圖片
多色熒光圖像疊加效果
果蠅胚胎活體中分析出的表示GFP和mCherry的個體細胞
（ SMZ25， SHR Plan Apo 2x物鏡， 8x變焦倍率）
圖片由哈佛大學醫學院Max V. Staller博士、 Clarissa Scholes和Angela DePace博士提供
鈣成像：活斑馬魚內部表達GCaMP的神經元的時間序列成像，顯示單個神經元在不同時間點的放電（箭頭）。最后一個時間點展示了整個神經元放電的情況（星號）。
（使用SMZ25和DS-Qi1相機，SHR Plan Apo 2x物鏡，9x變焦倍率）
圖片由康奈爾大學的Joe Fetcho博士提供。
選擇焦距內區域（白色方框），生成一個全聚焦圖像
斑馬魚胚胎（ SMZ25， SHR Plan Apo 2x物
鏡， 3.4x變焦倍率）
圖像由RIKEN腦科學研究所，腦進化科學研究組，基因進化調控實驗室Hisaya Kakinuma博士提供。
傳統透射光照明器
OCC照明器
斑馬魚胚胎（ SMZ18， SHR 平場復消色差1X物鏡， 5X變倍比）
圖像由埼玉大學腦科學研究所Junichi Nakai博士提供
OCC照明器
OCC照明
傳統透射照明
秀麗隱桿線蟲，SHR Plan Apo 1X，放大倍率為13.5X，SMZ18，P-DSF32光纖投射照明
圖像來源：Keio大學科學技術中心化學系 Yoshiaki Furukawa副教授
OCC照明
傳統透射照明
1天的斑馬魚胚胎，SHR Plan Apo 1X，放大倍率為8X，SMZ18，P-DSF32光纖透射照明
OCC照明
傳統透射照明
孵化后2天的斑馬魚，SHR Plan Apo 1X，放大倍率為13.5X，SMZ18，P-DSF32光纖透射照明
圖片提供：Hitoshi Okamoto醫學博士，
決策科學RIKEN腦科學中心神經環路動力學實驗室（CBS）
控制器包含一個帶可調節背景的LCD顯示屏，可以一目了然的獲得有關變倍系數、物鏡、濾光塊和透射光亮度的信息。
使用P2-RNI2智能物鏡轉盤，只需滑動物鏡，即可輕松進行雙光路位置（立體視覺）和單光路位置（同軸成像）的切換。使用單光路位置可實現超高清晰度的數碼成像。
| 型號 | SMZ25 | SMZ18 |
|---|---|---|
| 光學系統 | 平行光（變焦型），復消色差光學系統 | |
| 變焦 | 電動 | 手動 |
| 變倍比 | 25:1 | 18:1 |
| 變倍范圍 | 0.63-15.75x | 0.75-13.5x |
| 孔徑光闌 | 主機內置 | |
| 物鏡NA，WD（毫米）） | SMZ25 | SMZ18 |
|---|---|---|
| P2-SHR Plan Apo 2x | 0.312,20（帶有0至3毫米的校正環） | 0.3,20（帶有用于水的校正環：深度0至3毫米） |
| P2-SHR Plan Apo 1.6x | 0.25,30 | 0.24,30 |
| P2-SHR Plan Apo 1x | 0.156,60 | 0.15,60 |
| P2-SHR Plan Apo 0.5x | 0.078,71 | 0.075,71 |
| SMZ25 | SMZ18 | |
|---|---|---|
| 總放大倍數（使用10倍目鏡） | 3.15-315x （取決于使用的物鏡） | 3.75-270x （取決于使用的物鏡） |
| 目鏡（FOV mm） | CW 10x（22） CW 15x（16） CW 20x（12.5） CW 30x（7） | |
| 觀察筒 | P2-TERG 100三目傾斜觀察筒（100/0：0/100） P2-TERG 50三目傾斜觀察筒（100/0：50/50）傾角：0-30度 | |
P2-TL100三目觀察筒（100/0：0/100）傾角：10度 | ||
| 調焦單元 | P2-MFU電動調焦單元（向上96 毫米 /向下4毫米） P2-FU調焦單元（向上97毫米/向下5毫米） | |
| 調焦單元安裝適配器/物鏡轉換器 | P2-FM調焦安裝適配器 P2-RNI2智能物鏡轉換器（可安裝2個物鏡） | P2-FM調焦安裝適配器 P2-RNI2智能物鏡轉換器（可安裝2個物鏡） P2-FMDN調焦安裝支架（適用于P-PS32 / P-DSL32 / P-DSF32底座） |
| 底座/支架 | P2-PB普通底座 P2-DBL LED 透射光底座（內置OCC照明器） P2-DBF光纖型照明底座 P-PS32平板底座（僅適用于SMZ18） P-DSL32 LED 射光照明底座（內置OCC照明器）（僅適用于SMZ18） P-DSF32光纖型透射光照明底座（僅適用于SMZ18） | |
| 載物臺 | P-SXY64載物臺 C-SSL 滑動載物臺 C-TRS傾斜式載物臺 | |
| 落射熒光附件 | 可安裝4個激發塊，內置復眼照明 | |
P2-EFLM電動落射熒光附件 P2-EFLI落射熒光附件 | ||
| 落射熒光光源 | HG預對中光纖照明器Intensilight C-HGFIE HG / C-HGFI HG（130W） | |
| 反射照明器 | P2-FIRL LED環形照明裝置 | |
| 與光纖光源配合使用 P2-CI同軸Epi照明器 P2-FIR環形光纖照明裝置 C-FDF柔性雙分支光纖照明裝置 | ||
| 反射光源 | 用于光纖照明器的C-FLED2 LED光源 | |
| 觀察方法 | 明場，落射熒光，簡易偏光（帶P2-POL簡易偏振附件），暗場（帶P-DF LED暗場單元），傾斜照明 | |
| 重量（約） | 32公斤 （電動落射熒光附件配置，帶三目傾斜觀察筒，電動調焦單元，智能物鏡轉換器，LED 透射底座以及1x和0.5x的物鏡） | 30公斤 （落射熒光附件配置，帶三目傾斜觀察筒，聚焦單元，智能物鏡轉換器，LED透射光底座和物鏡1x和0.5x） |
| 功耗（約） | 30W （電動落射熒光附件配置，帶三目傾斜觀察筒，電動調焦單元，智能物鏡轉換器和LED 透射底座） | 10W （落射熒光附件配置，帶三目傾斜觀察管，聚焦單元，智能物鏡轉換器和LED 透射光底座） |
