數字掃描切片系統是一種用于生物學、農學領域的分析儀器。

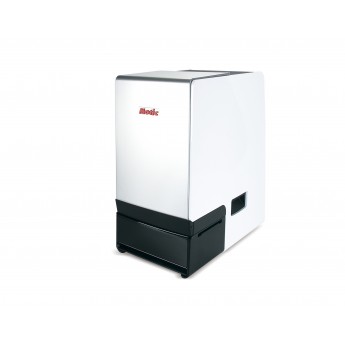

1、Easyscan 6

產品簡介 EasyScan是麥克奧迪自主研發設計的數字切片掃描與應用系統，利用一體化全自動顯微鏡掃描平臺，結合虛擬切片軟件系統，對傳統玻璃切片進行掃描、無縫拼接生成一張全視野的數字化切片。EasyScan通過MOTIC 專用軟件與網絡系統，進行切片的掃描、存儲、管理、觀察、分析、討論等，相較于傳統方式，不受空間與時間限制，可應用于組織胚胎學、病理學、微生物學、動植物學、寄生蟲學、醫學等眾多領域。EasyScan數字系列目前有1片和6片兩種型號，其中，Easyscan6一次支持裝載6張切片進行掃描，適用于對掃描數量要求不高的中小型科研及醫療等相關機構。

規格說明 型號 Easyscan 6 物鏡 平場復消色差20X/0.75,10X/0.3 掃描時間 標準模式: 160s (40X模式)、標準模式: 60s(20X模式) 對焦技術 實時自動對焦 掃描模式 標準(實時自動對焦)、高精度(高精度自動對焦)、EDF(景深擴展)、 Z-層疊(Z方向多層掃描) 成像系統 3攝像頭成像系統 掃描攝像頭 500萬像素(2/3英寸高速芯片) 分辨率 20X模式下，分辨率為0.48pm/pixel，允差為5% 40X模式下，分辨率為0.24pm/pixel，允差為5% 物鏡轉換器 3孔 光源 10W LED(壽命: 25,000小時) 切片容量 6片 切片尺寸 76X26mm，切片尺寸公差長: +0/-1mm,寬: +0/-1mm 標配軟件 EasyScanner、DSAssistant（可選DSServer）

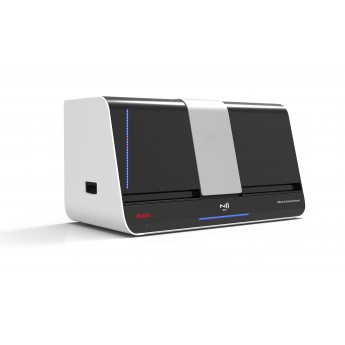

2、EasyScan NFC 300

產品簡介 EasyScan系列數字切片掃描與應用系統，利用一體化全自動顯微鏡掃描平臺，將傳統玻璃切片進行掃描、無縫拼接生成一張全視野的數字化切片，不受空間與時間限制，可應用于組織胚胎學、病理學、微生物學、動植物學、寄生蟲學、醫學等眾多領域。

EasyScan NFC系列掃描儀將NFC(近場通信技術)與數字切片掃描與應用系統相結合，通過一體化全自動顯微鏡掃描平臺，生成一張全視野的數字化切片，利用NFC，可快速定位問題切片，節省人工檢查時間。該系統可自動識別聚焦錯誤、厚薄不均、切片放反等問題切片，可用于常規切片以及冰凍切片的掃描、瀏覽、儲存、傳輸。EasyScan NFC系列目前有60片、102片、300片三種型號，EasyScan NFC 300一次支持裝載300張切片進行掃描，適合對掃描數量有很高需求的大型科研及醫療等相關機構。 規格說明 型號 EasyScan NFC 300 物鏡 平場復消色差20X/0.75,10X/0.3 掃描時間 標準模式: 100s (40X模式)、標準模式: 50s (20x模式) 對焦技術 實時自動對焦 圖像質量控制 NFC智能檢測 掃描模式 標準(實時自動對焦)、高精度(高精度自動對焦)、EDF(景深擴展)、 Z-層疊(Z方向多層掃描) 成像系統 3攝像頭成像系統 掃描攝像頭 1200萬像素(2/3英寸高速芯片) 分辨率 20X模式下，分辨率為0.48pm/pixel，允差為5% 40X模式下，分辨率為0.24pm/pixel，允差為5% 物鏡轉換器 3孔 光源 10W LED(壽命: 25,000小時) 切片容量 300片 切片尺寸 76X26mm，切片尺寸公差長: +0/-1mm,寬: +0/-1mm 標配軟件 EasyScanner、DSAssistant Plus（可選DSE）

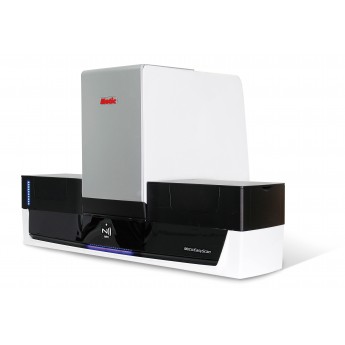

3、EasyScan NFC 102

產品簡介 EasyScan NFC系列掃描儀將NFC(近場通信技術)與數字切片掃描與應用系統相結合，通過一體化全自動顯微鏡掃描平臺，生成一張全視野的數字化切片，利用NFC，可快速定位問題切片，節省人工檢查時間。該系統可自動識別聚焦錯誤、厚薄不均、切片放反等問題切片，可用于常規切片以及冰凍切片的掃描、瀏覽、儲存、傳輸。EasyScan NFC系列目前有60片、102片、300片三種型號，EasyScan NFC 102一次支持裝載102張切片進行掃描，適合對掃描數量有著更高要求的科研及醫療等相關機構。

規格說明 型號 EasyScan NFC 102 物鏡 平場復消色差20X/0.75,10X/0.3 掃描時間 標準模式: 100s (40X模式)、標準模式: 50s (20x模式) 對焦技術 實時自動對焦 圖像質量控制 NFC智能檢測 掃描模式 標準(實時自動對焦)、高精度(高精度自動對焦)、EDF(景深擴展)、 Z-層疊(Z方向多層掃描) 成像系統 3攝像頭成像系統 掃描攝像頭 1200萬像素(2/3英寸高速芯片) 分辨率 20X模式下，分辨率為0.48pm/pixel，允差為5% 40X模式下，分辨率為0.24pm/pixel，允差為5% 物鏡轉換器 3孔 光源 10W LED(壽命: 25,000小時) 切片容量 102片 切片尺寸 76X26mm，切片尺寸公差長: +0/-1mm,寬: +0/-1mm 標配軟件 EasyScanner、DSAssistant Plus（可選DSE）

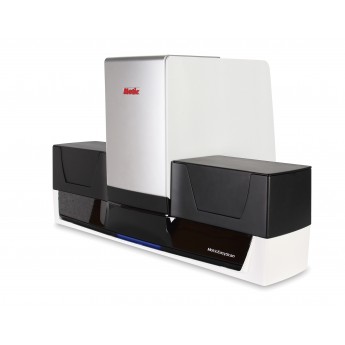

4、EasyScan NFC 60

產品簡介 EasyScan NFC系列掃描儀將NFC(近場通信技術)與數字切片掃描與應用系統相結合，通過一體化全自動顯微鏡掃描平臺，生成一張全視野的數字化切片，利用NFC，可快速定位問題切片，節省人工檢查時間。該系統可自動識別聚焦錯誤、厚薄不均、切片放反等問題切片，可用于常規切片以及冰凍切片的掃描、瀏覽、儲存、傳輸。EasyScan NFC系列目前有60片、102片、300片三種型號，EasyScan NFC 60一次支持裝載60張切片進行掃描，能夠滿足主流科研及醫療等相關機構對于掃描數量的要求。

規格說明 型號 EasyScan NFC 60 物鏡 平場復消色差20X/0.75,10X/0.3 掃描時間 標準模式: 100s (40X模式)、標準模式: 50s (20x模式) 對焦技術 實時自動對焦 圖像質量控制 NFC智能檢測 掃描模式 標準(實時自動對焦)、高精度(高精度自動對焦)、EDF(景深擴展)、 Z-層疊(Z方向多層掃描) 成像系統 3攝像頭成像系統 掃描攝像頭 1200萬像素(2/3英寸高速芯片) 分辨率 20X模式下，分辨率為0.48pm/pixel，允差為5% 40X模式下，分辨率為0.24pm/pixel，允差為5% 物鏡轉換器 3孔 光源 10W LED(壽命: 25,000小時) 切片容量 60片 切片尺寸 76X26mm，切片尺寸公差長: +0/-1mm,寬: +0/-1mm 標配軟件 EasyScanner、DSAssistant Plus（可選DSE）

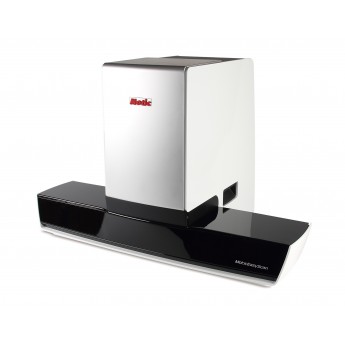

5、EasyScan 1

產品簡介 EasyScan是麥克奧迪自主研發設計的數字切片掃描與應用系統，利用一體化全自動顯微鏡掃描平臺，結合虛擬切片軟件系統，對傳統玻璃切片進行掃描、無縫拼接生成一張全視野的數字化切片。EasyScan通過MOTIC 專用軟件與網絡系統，進行切片的掃描、存儲、管理、觀察、分析、討論等，相較于傳統方式，不受空間與時間限制，可應用于組織胚胎學、病理學、微生物學、動植物學、寄生蟲學、醫學等眾多領域。EasyScan數字系列目前有1片和6片兩種型號，其中，Easyscan1一次支持裝載1張切片，適用于對掃描數量要求不高的中小型科研及醫療等相關機構。

規格說明 型號 Easyscan 1 物鏡 平場復消色差20X/0.75,10X/0.3 掃描時間 標準模式: 160s (40X模式)、標準模式: 60s(20X模式) 對焦技術 實時自動對焦 掃描模式 標準(實時自動對焦)、高精度(高精度自動對焦)、EDF(景深擴展)、 Z-層疊(Z方向多層掃描) 成像系統 3攝像頭成像系統 掃描攝像頭 500萬像素(2/3英寸高速芯片) 分辨率 20X模式下，分辨率為0.48pm/pixel，允差為5% 40X模式下，分辨率為0.24pm/pixel，允差為5% 物鏡轉換器 3孔 光源 10W LED(壽命: 25,000小時) 切片容量 1片 切片尺寸 76X26mm，切片尺寸公差長: +0/-1mm,寬: +0/-1mm 標配軟件 EasyScanner、DSAssistant（可選DSServer）

作為專業的顯微成像整體方案設計者，我們可以完全按照用戶的使用需求設計理想的成像方案。

全自動數字切片掃描系統介紹：

數字切片掃描儀是一種集光學、機械、電子、計算機等多學科技術為一體的精密儀器，通過控制顯微成像系統和切片以一定的規則運動，采集多張連續的高分辨率顯微圖像，再無縫拼接生成一張高分辨率的全切片圖像（WSI，也稱為虛擬切片）。傳統切片變成一張高分辨率的數字圖片后，用戶可以脫離顯微鏡隨時隨地在計算機或移動設備上瀏覽切片，這種數字圖片具有永不褪色，易于保存、管理、分享以及可隨意放大縮小全方位觀看等優點，已經廣泛應用于病理診斷、教學培訓、藥物研究和科學研究等領域。隨著應用的拓展，促使切片掃描儀技術的不斷進步，出現了多種掃描技術，顯著提高了掃描速度，完成掃描時間已從最早的幾十分鐘縮短到現有的幾十秒。這些技術包括走停模式的面陣掃描、連續運動的線陣掃描、連續運動的面陣掃描、連續運動的微物鏡陣列掃描，主要區別在于所用的圖像傳感器和切片運動方式兩方面，圖像傳感器主要有面陣和線陣兩種，切片運動方式主要有走停和連續運動兩種。

   1走停模式的面陣掃描

   基于走停模式面陣掃描的數字切片掃描儀主要由電動載物臺、顯微成像系統和面陣圖像傳感器組成。工作時首先將切片沿著其Y方向劃分成若干個連續的等間距掃描條帶，每個掃描條帶的寬度為顯微成像系統的物方視場在Y方向的尺寸，相鄰條帶間留有一定的重疊部分，同時將每個掃描條帶沿著X方向再劃分成若干個連續的掃描視場，每個掃描視場的長度為成像系統的物方視場在X方向的尺寸，相鄰掃描視場間留有一定的重疊部分，如圖1所示；然后控制載物臺帶動切片從第一條掃描條帶的第一個掃描視場開始，以掃描視場為單位進行走走停停的步進，依次穿過顯微成像系統，載物臺每次停止后，面陣圖像傳感器開始對焦并曝光采集圖像，直到當前條帶的所有掃描視場采集完成；再后根據相鄰視場的重疊區域拼接成一個條帶，并沿Y方向移動至下一個掃描條帶掃描，依此類推，采集完所有條帶的圖像；最后根據相鄰條帶的重疊區域進行無縫拼接，生成一張完整的數字切片圖。

   最早的產品是Bacus實驗室（后被奧林巴斯收購）于1994年研發的BLISS系統，該系統是在顯微鏡上改進而成的。該系統的實現方法較為簡單，但采集過程中要求載物臺走走停停，而且停止后還需再等待一段時間，確保載物臺穩定后再開始對焦和曝光，因而速度非常慢。其中對焦過程比較費時間，需要在Z方向采集多張圖像以計算出離焦量，然后再驅動至焦面。通常一個視場對焦一般需要若干秒時間，15 mm×15 mm的掃描范圍一般需要1 000個視場，再加上載物臺移動及等待時間，圖像采集及拼接時間，需要幾十分鐘。此掃描速度比較慢，主要問題在于對焦方法上，后續出現了兩種改進方案：一是采用焦面建模的方法，即先選取切片的若干視場并以計算出的焦面位置作為模型點，根據這幾個模型點再通過算法估算出切片中每個視場的焦面位置，這樣在掃描時，只需根據建模的焦面位置直接對焦即可，如DigiPath的PathScope在20×模式時，15 mm×15 mm的掃描范圍可以縮短到150 s左右，由于此方法大部分視場的焦面是由建模估算而得，不能確保每個掃描視場是完全清晰的；二是采用專用的自動對焦裝置，每個掃描視場的對焦時間縮短到幾十毫秒左右，麥克奧迪實業集團有限公司的最新產品EasyScan就集成了專用自動對焦裝置，能有效提高掃描速度，在40×分辨率時，最快可以達到160 s（掃描范圍15 mm×15 mm），同時能確保每個掃描視場準確對焦。

   2連續運動的線陣掃描（簡稱線掃）

   該方案借用了遙感領域和工業檢測領域中成熟的線陣圖像傳感器掃描技術，主要由電動載物臺、顯微成像系統和線陣圖像傳感器組成。工作時首先將切片沿著其Y方向劃分成若干個連續的等間距掃描條帶，每個掃描條帶的寬度為顯微成像系統的物方視場在Y方向的尺寸，相鄰條帶間留有一定的重疊部分，如圖2所示；然后根據上述提到的焦面建模方法計算出切片的焦面模型，控制載物臺帶動切片從第一條掃描條帶開始，以一定的速度勻速運動，同時控制線陣圖像傳感器按一定時序同步曝光，實現對當前條帶的圖像采集，直到當前條帶采集完成，再移動至下一個掃描條帶掃描成像，依此類推，采集完所有條帶的圖像；最后根據相鄰條帶的重疊區域進行無縫拼接成一張數字切片。

   該方法在對每個條帶進行掃描成像時，載物臺帶動切片是連續運動的，不需要走走停停和等待，也不需要拼接，所以速度比較快。線掃的數字切片掃描儀最早是Aperio（2021年被Leica收購）于2021年推出的，隨后Leica、Hamamatsu、江豐等也相繼推出。目前速度最快的是Hamamatsu的NanoZoomerXR，在40×模式下掃描15 mm×15 mm范圍只需45 s。該產品采用的是一種更為高級的線陣圖像傳感器即時間延遲積分（TDI）傳感器，其操作與線陣圖像傳感器類似，不同之處在于TDI圖像傳感器擁有幾十甚至上百條線陣。工作時，每條線陣圖像傳感器分時對同一標本曝光，然后再疊加，圖3為4級TDI傳感器的工作原理圖，經過4級疊加后，圖像信號大大增強，因而等效的曝光時間可以更短，切片可以以更高的速度同步運動，也就是掃描速度更快。

   采用線掃方式速度較快，但其對載物臺的控制要求較高，線陣傳感器的成本也比較高。另外，由于采用建模方法對焦，容易出現掃描模糊的問題。

   3連續運動的面陣掃描

   此方法綜合了上述兩種技術的特點：其組成跟技術1一樣，采用的是面陣圖像傳感器，工作時也需事先按照技術1的方法將切片在X和Y方向劃分成若干個連續的掃描視場，如圖4所示；掃描方法則跟技術2一樣，具體為控制載物臺帶動切片在X方向上進行連續運動并穿過顯微成像系統，每移動一個掃描視場時，面陣圖像傳感器同步高速曝光和采集圖像，直到當前條帶的所有視場采集完成，然后根據相鄰掃描視場的重疊區域拼接成一個條帶，再移到下一條帶掃描，依此類推，采集完所有條帶的圖像，最后根據相鄰條帶的重疊區域拼接成一張數字切片。該方案主要是在技術1基礎上改進軟件，使得面陣傳感器的曝光時序與載物臺移動速度匹配，實現較為簡單，且由于沒有技術1的走走停停，掃描速度可以提高很多，因而同時具有線掃速度快和成本較低的優點。典型的廠家有Motic、Zeiss、3D Histech等，其中3D Histech最新一代的數字切片掃描儀Pannoramic FlashⅢ在40×模式下，掃描15 mm×15 mm的范圍可以達到60 s以內，與線掃技術的速度相當。

   4微物鏡陣列掃描

   一般數字切片掃描使用的標準物鏡20×/0.75，

   其物方視場一般為1.1 mm左右，考慮到平場性，實際視場一般最多也只用到1 mm。所以掃描15 mm×15 mm時，至少要掃描15個條帶，這在一定程度上限制了掃描速度。該技術采用一種微物鏡陣列和定制的圖像傳感器來提高掃描視場，以減少掃描條帶，從而提高掃描速度。所采用的微物鏡陣列共有80個微物鏡組成，每個微物鏡的視場是250 μm，按照一定的規律排列，確保每個微物鏡的視場在掃描方向上的投影構成一條連續的線段，通過圖像處理可合并成一個線視場為20 mm線陣掃描系統，如圖5所示。這樣掃描15 mm×15 mm只需掃描一個條帶即可，速度非常快。此技術由美國DMetrix公司于2021年推出，18 mm×50 mm的范圍只需158 s就可以掃描完成，此掃描速度在當時是非常快的。

   該技術需要先拼接成一個大視場的線陣成像系統，且由于掃描視場大，其對焦方式也非常有挑戰性，比線掃技術更為復雜。另外關鍵器件如微透鏡陣列和圖像傳感器都是定制的，成本高，通用性不強。

   5結論

   從上述的幾種數字切片掃描技術原理及其特點來看：微物鏡陣列掃描具有速度快，但實現復雜，成本高；線掃可以實現較快的速度，但隨著連續運動的面陣掃描技術的發展，其速度優勢也不明顯，且對控制要求也較高，也容易出現掃描模糊問題；基于面陣傳感器掃描實現較為簡單，可工作于連續運動和走停兩種模式，連續掃描運動模式可以提供與線掃接近的掃描速度，走停模式可以提高掃描成功率并獲得更好的圖像質量。
