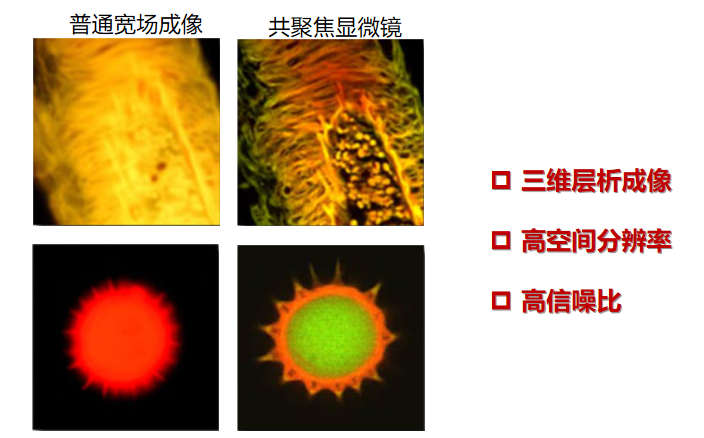

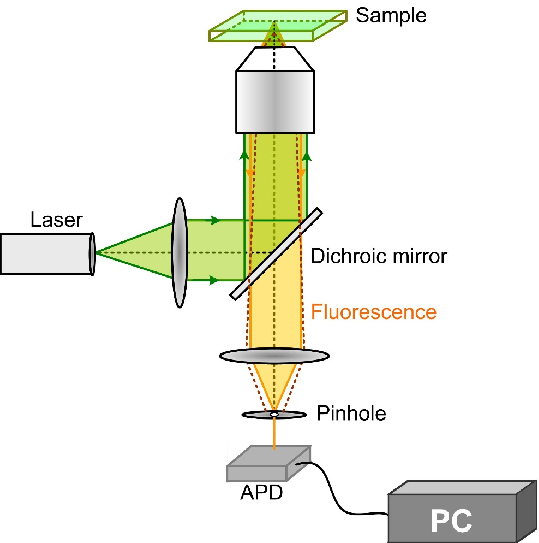

共聚焦激光掃描顯微鏡，利用聚焦的光斑對樣品進行逐點掃描成像，用針孔濾波器只接收來自物鏡焦點處的信息，摒除焦點以外的其他雜散光實現三維層析成像。

對小麥花藥的雙通道同時成像結果

雙通道四色激光共聚焦顯微系統詳細信息

本雙通道四色激光共聚焦顯微系統的原始空間分辨率可達到200 nm(納米)，掃描速度可以達到30微秒/像素，暗噪聲水平不超過100c/s，能夠得到生物樣品高質量的光切片圖像，且可以通過結合軸向掃描實現對樣品的三維圖像信息采集。

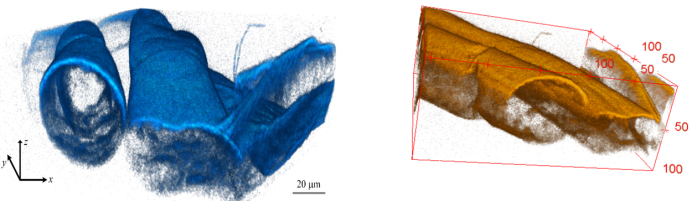

圖1 對支狀綠藻的三維成像結果

特點在于：

1. 雙色同時成像（405 nm、470 nm、532 nm以及637 nm四波長可選），以研究不同亞細胞器或不同生物分子之間的相互作用情況。

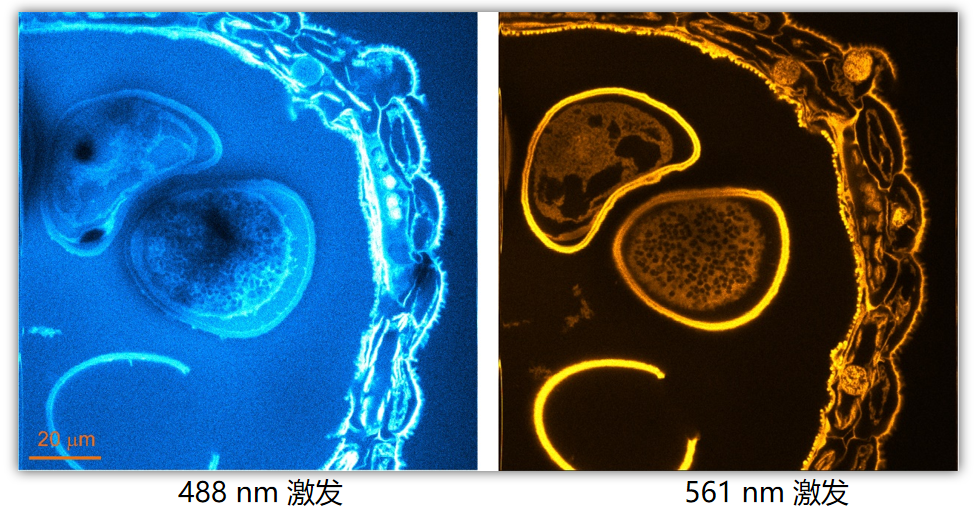

圖2 對小麥花藥進行雙通道同時成像的結果

2. 可以進行熒光相關光譜分析，獲得被標記樣品區域內空間任意一點處的蛋白質等生物大分子的濃度、直徑、擴散系數（反映分子運動速度）等分子動力學相關信息。

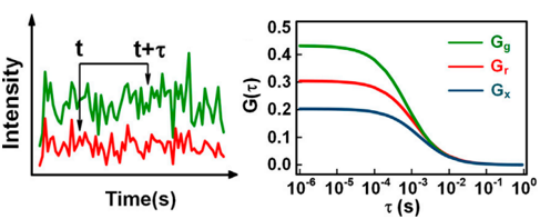

圖3 基于本共聚焦系統的熒光相關光譜分析

本共聚焦系統的搭建技術支持：西安電子科技大學  郜鵬教授團隊
